一、【用途 Application】：

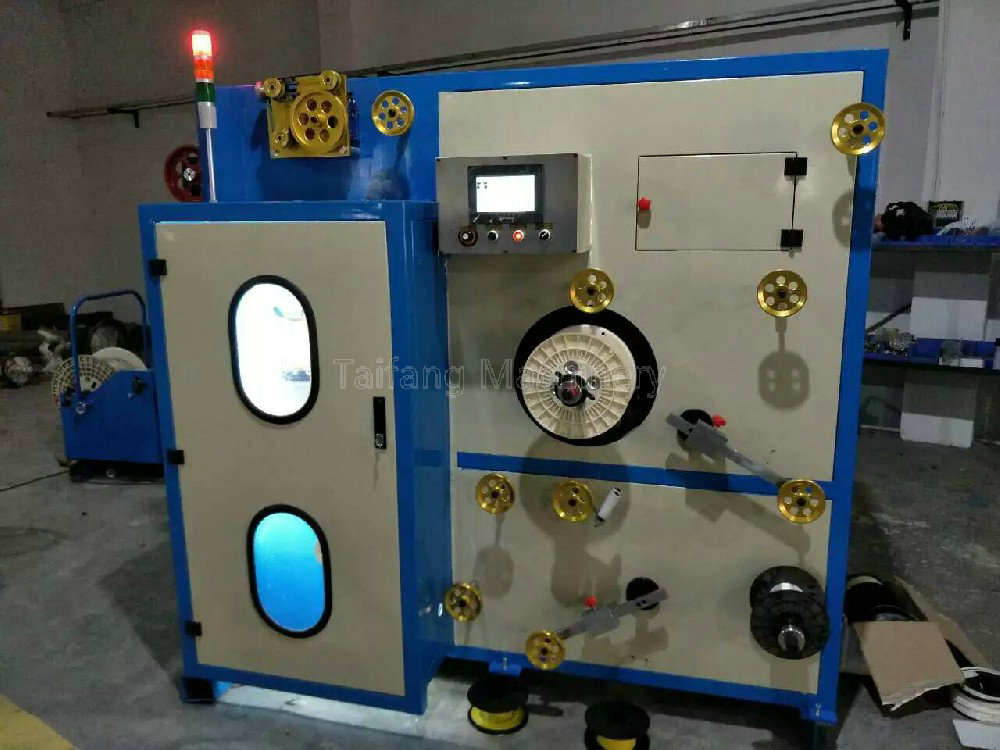

本機為立式單層或雙層繞包機，將包帶(銅箔帶、麥拉帶、鋁箔帶)通過轉盤旋轉，繞包在芯線上,具有單個或兩個、繞包頭。主要用于高頻數據線、極細同軸線、極線音頻線等其它特殊極細線的絕緣芯線繞包與燒結。
二、【技術特點 Technique Feature】：
1．包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整
2．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動
3．收線排位采用軸排式結構，排幅排距任意設定
三、【技術參數 Technique specifications】：
| 機器型號 | TF-300/400極細線全自動高速繞包機 |
| 適用線徑 | φ0.5mm-φ2.0mm |
| 繞包頭種類 | 一個或兩個同心式繞包 |
| 適用帶盤線徑 | 外徑φ100-130mm的軸裝式繞包帶 |
| 包帶張力 | 進口磁滯張力自動調節 |
| 放線盤 | φ300-400mm主動放線 |
| 收線盤徑 | φ300-400mm軸排式收線 |
| 引取輪徑 | Φ160mm單輪皮帶式引取 |
| 繞包功率 | 1KW伺服電機控制 |
| 引取功率 | 400W伺服電機控制 |
| 包帶轉速 | 3000轉/分 |
| 烤箱溫度 | 最高400度，可伸縮移動 |
| 收線裝置 | 750W伺服電機控制收線 |
| 控制方式 | PLC電腦控制 |
